Szczegóły produktu
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: TFT Driver Board
Orzecznictwo: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Numer modelu: ZY08012 V1.0
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztukę
Cena: Please contact us for latest price
Szczegóły pakowania: Zindywidualizowane
Czas dostawy: 1 do 7 dni roboczych
Zasady płatności: T/T, akredytywa, karta kredytowa, PayPal
Możliwość Supply: 500,0 sztuk dziennie
Funkcja: |
wejście i wyjście słuchawek i wyjście wzmacniacza dźwięku dwukanałowego o mocy 3 W |
Sygnał interfejsu: |
1xHDMI1.4, 1xDVI1.0 i 1xVGA |
Produkcja: |
obsługuje wyjście LVDS z dwóch portów |
Wymiar: |
1390,0 x 53 mm |
Temperatura przechowywania: |
-20 ~ 60 ℃ |
Temperatura pracy: |
-10 ~ 50°C |
Funkcja: |
wejście i wyjście słuchawek i wyjście wzmacniacza dźwięku dwukanałowego o mocy 3 W |
Sygnał interfejsu: |
1xHDMI1.4, 1xDVI1.0 i 1xVGA |
Produkcja: |
obsługuje wyjście LVDS z dwóch portów |
Wymiar: |
1390,0 x 53 mm |
Temperatura przechowywania: |
-20 ~ 60 ℃ |
Temperatura pracy: |
-10 ~ 50°C |

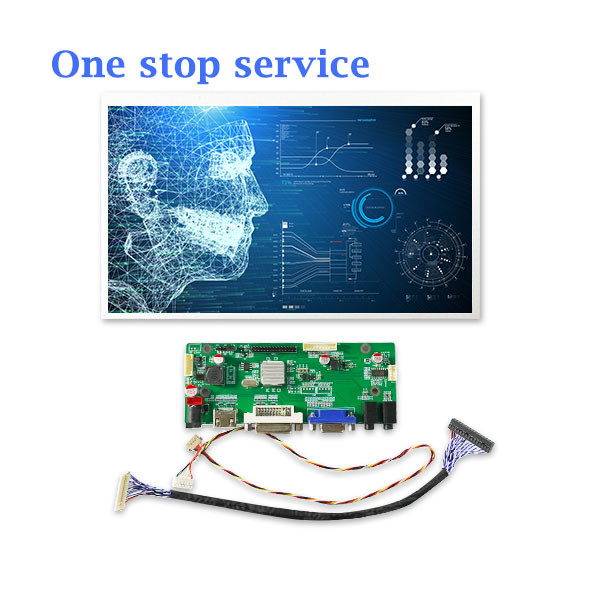

Wyświetlacz panelu TFT z panelem sterowania ZY08012 V1.0 Panel sterowania wielofunkcyjny
Opis
ZY08012 V1.0 to wielofunkcyjna płyta sterowania wyświetlacza łącząca 1xHDMI1.4, 1xDVI1.0 i 1xVGA interfejs wejściowy, obsługuje wyjście LVDS z 2 portów do 186MHz, wspiera wejście i wyjście słuchawek oraz wyjście wzmacniacza dźwięku podwójnego kanału o mocy 3 watów.
Cechy
| Wprowadzenie mocy | 12V wejście prądu stałego /12V 680mA+/-10mA |
| Wprowadzenie sygnału | 1 wejście HDMI /1 HDMI |
| Wprowadzenie sygnału | 1 wejście VGA / 1 VGA |
| Wprowadzenie sygnału | 1 wejście DVI /1 DVI |
| Wyjście sygnału |
Wyjście LVDS jednobitne/podwójne 6/8 bitów 6/8 LVDS |
| Wpis dźwiękowy | 3.5mm wejście słuchawkowe /3.5mm |
| Wyjście audio | Wyjście z słuchawki /3,5 mm |
| Wyjście audio | /Przewodniczący |
| Pozostałe | I2C/ADC/UART |
Interfejs Funkcja Opis Diagram
| - Nie, nie. | Opis |
| CN 6 | Interfejs ADC /ADC |
| CN 9 | Ustawienie napięcia na panelu wyświetlania |
| CN 11 | Interfejs wyjściowy LVDS /LVDS |
| CN 15 | Interfejs UART |
| CN 7 | Interfejs autobusu I2C /I2C |
| CN 8 | Interfejs klawiatury |
| CN 12 | Wyjście głośnika 3W_L/R /3 |
|
CN 13 |
Zewnętrzny interfejs wyjścia słuchawkowego 3,5 mm |
|
CN 14 |
Zewnętrzny 3,5 mm interfejs wejścia słuchawki |
| CN 5 | Zewnętrzny interfejs wejścia VGA |
| CN 4 | Zewnętrzny interfejs wejścia DVI |
| CN 3 | Zewnętrzny interfejs wejścia HDMI |
| CN 1 | Zewnętrzny interfejs wejściowy 12V prądu stałego |
| CN 2 | Wbudowany interfejs wejściowy 12V DC |
| CN 10 | Interfejs sterowania podświetlenia |
Działania strukturalne Wymiar Diagram
